MS32、MS40型埋刮板輸送機安裝尺寸表

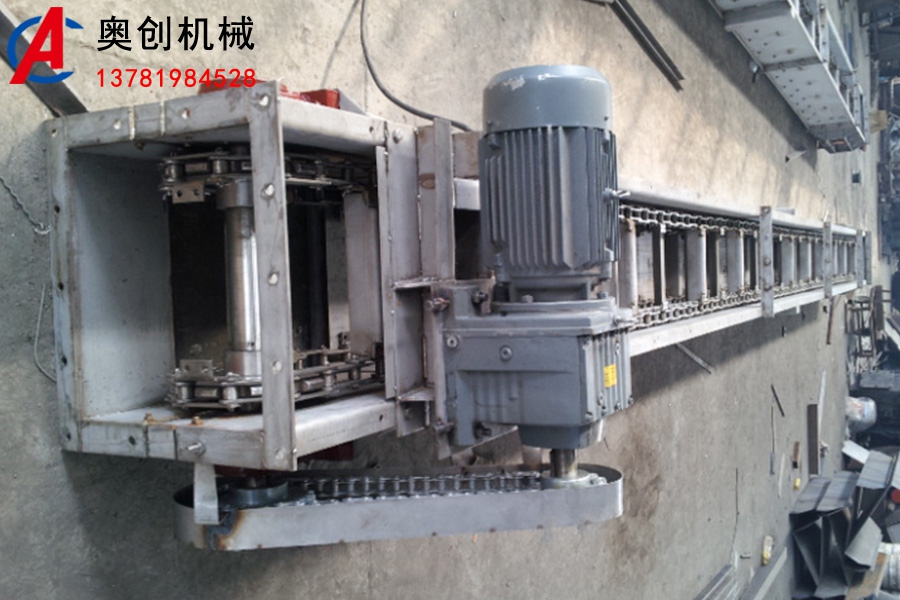

埋刮板輸送機主要由封閉斷面的殼體（機槽）、刮板鏈條，驅動裝置、張緊裝置及安全保護裝置等部件組成。設備結構簡單、體積小、密封性能好、安裝維修比較方便；能多點加料、多點卸料，工藝選型及布置較為靈活；在輸送飛揚性、有毒、高溫、易燃易爆的物料時，可改善工作條件，減少環境污染。型號有：通用型、熱料型、高溫型、耐磨型、純堿專用型（普通型、高效型）、糧食專用型、水泥專用型、電廠專用型等，槽寬為160-1250mm。
埋刮板輸送機整機結構合理，可以多點加料，也可以多點卸料。刮板鏈條在電動機+減速機的傳動下均勻運行移動，運行平穩，噪音低，埋刮板輸送機是倍受冶金、礦山、火電廠歡迎的散狀物料輸送系統設備。埋刮板輸送機有MS、MC、MZ型埋刮板輸送機三大系列可供選用。是一種在封閉的矩形斷面或圓管型斷面的殼體內，借助于運動著的刮板鏈條連續輸送散狀物料的運輸設備。
埋刮板輸送機工作原理：
埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點。因此顯著改善了工人的勞動條件，防止了環境污染。埋刮板輸送機原理是依賴于物料所具有的內摩擦力和殼體給物料的側壓力，在輸送物料過程中，刮板鏈條運動方向的壓力以及在不斷給料時下部物料對上部物料的推移力，這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。使物料無論在水平輸送、傾斜輸送和垂直輸送時都能形成連續的料流向前移動。
埋刮板輸送機是屬于具有撓性牽引構件的輸送機械。它的輸送原理與刮板輸送機不同。 刮板輸送機是利用固定在鏈條上的埋刮板一份一份地向前刮運物料，物料是斷續的。
MS32、MS40型埋刮板輸送機安裝尺寸表:
型號 | B | B1 | B2 | B3 | B4 | b | c | d |
MS32 | 320 | 800 | 420 | 495 | 900 | 32 | 130 | 110 |
MS40 | 400 | 890 | 500 | 578 | 990 | 36 | 150 | 130 |
型號 | H | H1 | H2 | J | J1 | L(m) | ||
MS32 | 572.5 | 723 | 820 | 670 | 570 | 6.65-78.15 | ||
MS40 | 612.5 | 763 | 860 | 800 | 700 | |||
型號 | L0(m) | L1(m) | L2 | |||||
MS32 | 8.33-79.83 | 2-73.5 | 80,015,002,000 | |||||
MS40 | ||||||||
型號 | l | nxl1 | l2 | N | N1 | t | ||
MS32 | 130 | 4x160 | 145 | 14 | 20 | 116.5 | ||
MS40 | 156 | 5x154 | 160 | 16 | 22 | 137.2 | ||
對物料粒度的要求見下表：
傳動型式 | 功率范圍 | 備注 |
彈性聯軸器直接傳動 | 2.2～37 | 功率≤200kw時電壓為380V 功率≥220kw時電壓為6000V |
Y系列電機加液力偶合器 | 45～315 | |
電動滾筒直接傳動 | 2.2～55 | |
繞線式電機 | 220～800 |
