板式喂料給料機
板式喂料給料機主要用于沿水平或傾斜方向向破碎機、輸送機或其他工作機械連續均勻地配給和轉運物料。該板喂機尤其適用于輸送大比重、大粒度、磨損性強的物料，可水平安裝，也可傾斜安裝。板式喂料機通過驅動裝置牽引鏈條，連接鏈板進行向前輸送物料。鏈板的厚度可以按現場要求來定，輸送量與給料量大，則鏈板厚度加大，專用于輸送小塊狀物料。
板喂機分類
產能來分，板式給料機可分為重型板喂機、中型板喂機、輕型板喂機3種，其中，重型板喂機可輸送較大粒度物料，物料寬度一般不大于板寬的60%，輸送板寬一般在1250mm-3150mm;輕、中型板式給料機輸送物料塊重不超過140kg，每立方米堆積密度不大于1200kg，輸送板寬一般在500mm-1250mm。
鏈板式給料機的生產能力取決于輸送槽的實際裝料寬度，料層的平均高度和運行速度。調節生產率的主要方式是以調節電動機的轉速，用改變運行速度來實現的。

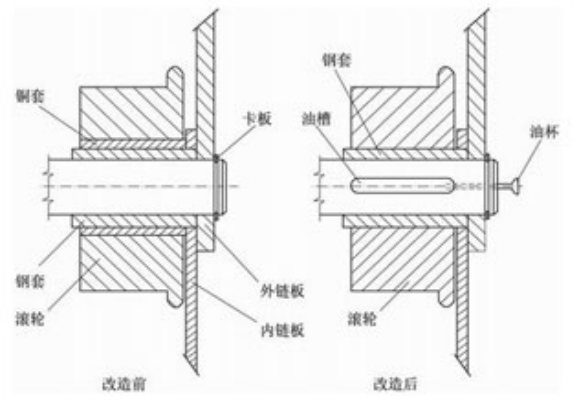

如圖所示，板式給料機在運行過程中，采用高強度推土機模鍛鏈條為牽引件，兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路，在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上多排支重輪、鏈托輪和滑道梁支承。傳動系統經交流變頻調速電動機聯接減速機，再由漲套與驅動裝置直聯驅動運載機構低速運行。將尾部料倉卸入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的。
板喂機特點
1、適用范圍廣，對具有鋒利棱角的和對輸送機有強烈磨損性的物料或成件物品都可輸送，而且輸送物料塊狀(粒度)大。還適宜輸送小于400℃以下的高溫物料。
2、布置靈活，板式給料機可左傳動，也可右傳動，可水平輸送物料，也可傾斜輸送物料。其傾斜角在0-30度之間，用戶可根據實際現場選定。
3、牽引鏈條強度高，可作較長距離的輸送；鏈板抗彎強度大，耐沖擊。
板喂機技術參數
型號 | 槽板寬度 | 給料粒度 | 處理能力（t/h） | 電機功率 | 重量 |
BWH100-6~12 | 1000 | ≤500 | 60~160 | 11~15 | 13.5~20 |
BWH（Z）120-4~20 | 1200 | ≤600 | 45~160 | 11~30 | 13.2~43.5 |
BWH52-5~12 | 1250 | ≤800 | 60~160 | 11~18.5 | 18~32 |
BWH（Z）150-4~15 | 1500 | ≤700 | 100~200 | 15~45 | 18.5~60 |
BWZ180-8~12 | 1800 | ≤800 | 160-350 | 37~55 | 52~68 |
BWZ220-10 | 2200 | ≤1200 | 200-650 | 45 | 80.5 |
BWZ240-10 | 2400 | ≤1500 | 260-750 | 45 | 83.5 |
